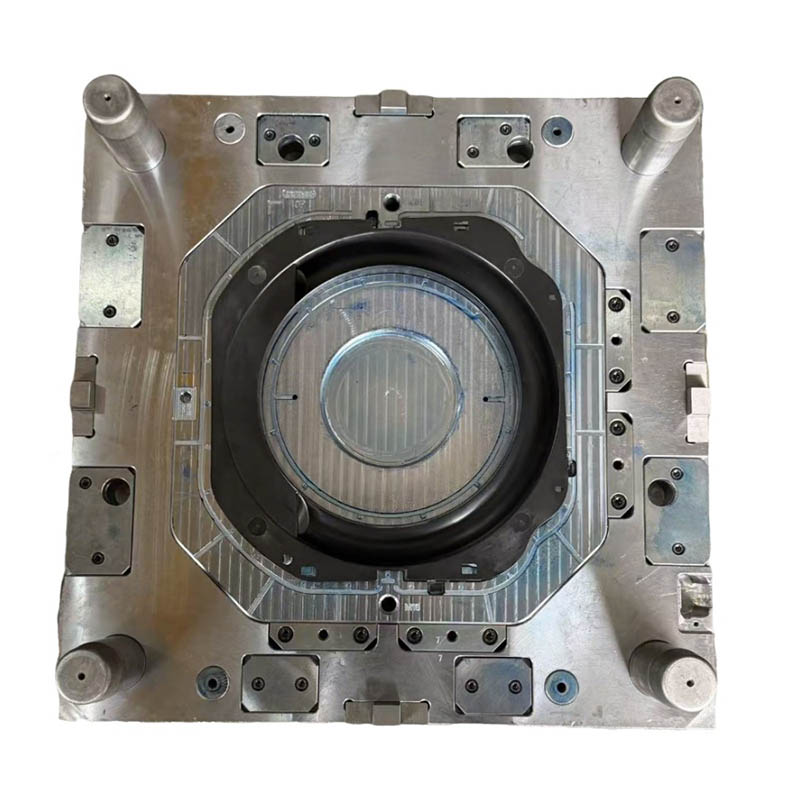

Molde de inyección de anillo de puerta de lavadora grande

El molde de inyección de anillo para puerta de lavadora grande sirve como interfaz crítica entre el gabinete y la puerta de vidrio, lo que afecta directamente la prevención de fugas, la reducción de ruido y el atractivo estético del electrodoméstico. Exige una formación precisa del labio de sellado, un acabado superficial impecable y un montaje sin errores con diversos tipos de gabinetes a pesar de las geometrías complejas.

Gracias a años de experiencia práctica prestando servicios a las principales marcas de electrodomésticos como Samsung, Haier y Hisense, comprendemos profundamente los requisitos básicos para la producción en masa de juntas para puertas. No solo entregamos moldes, sino también un sistema maduro perfeccionado para una "producción en masa estable" y un "control de costos". Desde la fase de diseño inicial, empleamos herramientas como el análisis del flujo del molde para optimizar el equilibrio de llenado y la uniformidad del enfriamiento, evitando fundamentalmente deformaciones y defectos cosméticos para garantizar que los moldes resistan los desafíos de producción a largo plazo.

Características técnicas principales: diseñado para una producción en masa estable

Sistema de enfriamiento equilibrado que garantiza un labio de sellado consistente
Desafío: La sección transversal desigual del anillo de compuerta provoca un enfriamiento rápido en áreas de labios de sellado de paredes delgadas versus un enfriamiento más lento en secciones de paredes gruesas. Este desequilibrio conduce a deformaciones del producto, fluctuaciones dimensionales del labio de sellado y compromete la confiabilidad del sellado a largo plazo.

Solución: Se implementó un diseño de enfriamiento diferencial por zonas. Las áreas funcionales clave, como los labios de sellado y las ranuras de montaje, cuentan con circuitos de refrigeración independientes y de alta eficiencia. Esto logra un equilibrio térmico general, controlando eficazmente la contracción y la deformación para garantizar la estabilidad dimensional de los componentes de sellado en cada pieza moldeada.

Solución de ventilación integral para eliminar defectos de superficie
Desafío: Geometría compleja del anillo de compuerta con una gran área proyectada propensa a atrapar aire detrás de las nervaduras o en superficies curvas, lo que provoca defectos visibles como quemaduras, brillo o disparos cortos que resultan en desechos.
Solución: Implementar una red de ventilación combinada que incluya “ventilaciones de línea de separación + ventilaciones de inserción + ventilaciones de pasador eyector”. Guiado por el análisis del flujo del molde, se coloca una ventilación precisa en todos los extremos de la masa fundida para garantizar una evacuación suave del aire de las cavidades. Esto elimina fundamentalmente los defectos de apariencia causados ​​por el aire atrapado y mejora el rendimiento de la primera pasada.

Mecanismo de expulsión para un desmolde suave y sin daños del anillo de la puerta

Desafío: Los anillos de las puertas suelen utilizar materiales de caucho blando como TPE y presentan múltiples cortes, lo que los hace propensos a deformarse, rayarse o rasgarse durante la expulsión.
Solución: Se implementó una solución principal que combina “eyección asistida por gas + bloques eyectores de gran superficie”. Durante la apertura del molde, primero se introduce aire comprimido para eliminar la adhesión al vacío, seguido de una fuerza de expulsión estable y equilibrada proporcionada por bloques eyectores de gran superficie. Para socavados complejos, se emplearon soluciones probadas como eyectores inclinados o extractores internos para garantizar una extracción de piezas suave y sin daños.

Proceso de cavidad del molde para un acabado superficial mate y de alto brillo sostenido

Desafío: Como componente exterior, el anillo de la puerta requiere una superficie uniformemente lisa (acabado de alto brillo o mate fino) que resista el desgaste durante cientos de miles de ciclos de moldeo, evitando rayones o marcas de arrastre que degradan el brillo.
Solución: Las cavidades se fabrican con acero pulido de primera calidad optimizado para una producción de gran volumen. Los acabados superficiales especificados por el cliente se logran mediante procesos especializados de pulido o grabado. Los componentes móviles, como las correderas y los eyectores inclinados, se someten a un tratamiento de alta dureza y un ajuste de precisión para evitar rayaduras en las cavidades durante un funcionamiento prolongado, manteniendo una calidad de apariencia estable.

Nuestras capacidades y proceso de servicio

Brindamos servicios de extremo a extremo desde el diseño hasta la entrega de la producción en masa:

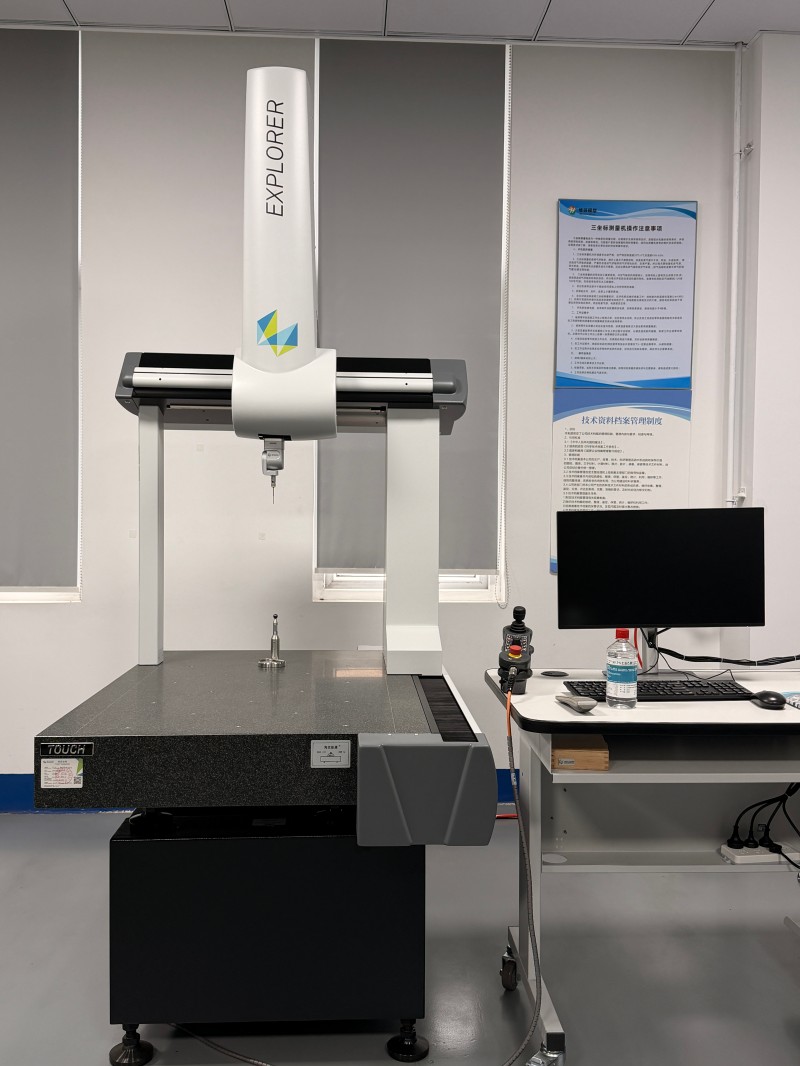

Garantía de calidad: antes del envío, las dimensiones críticas se someten a una inspección CMM y a pruebas de producción estables y continuas para garantizar una capacidad de producción en masa confiable.

Preguntas frecuentes (FAQ)

P1: ¿Cuál es el ciclo de desarrollo típico de moldes para marcos de puertas como los utilizados por Haier o Samsung?
R1: Según la experiencia establecida en proyectos, el ciclo estándar para un molde de marco de puerta diseñado para producción de gran volumen (desde el diseño hasta la muestra T1) es de aproximadamente 8 a 11 semanas. Los plazos específicos dependen del número de cavidades, la complejidad estructural y los requisitos de acabado de la superficie.

P2: ¿Cuál es la vida útil y el ciclo de mantenimiento del molde?
R2: Nuestros objetivos de diseño proporcionan moldes capaces de una producción estable superior a 300.000 ciclos (para materiales como PP, TPE). Mediante una selección óptima de acero, tratamiento térmico y diseños protectores para piezas móviles, los moldes mantienen la precisión a largo plazo con un mantenimiento adecuado. Proporcionamos pautas de mantenimiento claras.

P3: ¿Cómo se garantiza la compatibilidad del montaje entre los anillos de las puertas y las carcasas de las lavadoras de diferentes marcas?
R3: La experiencia es clave. Hemos desarrollado numerosos moldes para anillos de puertas y estamos familiarizados con los principales estándares de ajuste de viviendas. Durante el desarrollo, priorizamos el análisis y la validación de todos los puntos de instalación, las dimensiones de ajuste a presión y las tolerancias de los labios del sello. Se proporcionará una muestra T1 para pruebas reales del ensamblaje de la máquina para confirmar una combinación perfecta.

P4: ¿Cómo se manejan los cambios de diseño si son necesarios más adelante en el ciclo de vida del producto?
R5: Entendemos la necesidad de iteraciones de productos. Nuestro proceso de cambio es eficiente y transparente:
Usted proporciona los datos del cambio → Evaluamos las implicaciones técnicas y proponemos soluciones de modificación con cotizaciones → Tras la confirmación, implementamos los cambios y llevamos a cabo una verificación de remodelado. Poseemos una amplia experiencia en el manejo de modificaciones de diseño comunes.
